EMC Scanner
EMC Scanner 頂端安裝高清晰攝影機搭配position table、近場探棒以及頻譜分析儀做結合,支援100 kHz to 6GHz 的量測頻率範圍
- GPIB
EMC Scanner - USB
Contriol PC
Signal and spectrum analyzers
-
1
- 全系列產品:
- ESN-25: provides a total scan area of up to 250 mm x 185 mm x 110 mm
- RCE-25 provides a total scan area of up to 250 mm x 175 mm x 80 mm
- RCE-40 supports an area of 400 mm x 280 mm x 100 mm
- RCE-40H supports an area of 400 mm x 280 mm x 200mm
- 歡迎聯絡我們，索取產品資訊。
-
2
- 近場量測的目的:
- EMC 標準驗證是遠場測試，遠場測試可以傳遞頻率信息，但無法確認實際的干擾位置，在近場量測下，EMC Scanner 可以透過機械手臂的準確定位及掃瞄，找到干擾的根源。
使用EMC Scanner 偵查可疑雜訊點
使用前&使用後
Before the debugging (使用前)
After the debugging (使用後)
使用EMC Scanner 偵查可疑雜訊點
使用前&使用後
Before the debugging
384.05 MHz : -22.66 dBm (84.34 dBuV)48.04 MHz : -34.85 dBm (72.15 dBuV)
dBm to dBuV dBuV = dBm+107
After the debugging
384.05 MHz : -60.66 dBm (46.34 dBuV)48.04 MHz : -55.05 dBm (51.95 dBuV)
量測方式
Reference Height Measurement
以參考點為準維持固定水平進行移動並讀值
Bottom Mode Measurement
探棒接觸到待測物後讀取數值
User Define Height Measurement
可自定義水平高度進行移動並讀值
掃描區域設定
使用方便友善的介面，可自設定量測範圍
- 矩形範圍
- 多邊形範圍：測量獨特形狀的PCB，並且不會對其他區域進行測量以提高掃描速度
- 定義非測量區域：排除PCB內部無需測量的範圍以提高掃描速度
可以自訂不規則掃描區域
可自行設定掃描區域以及排除不掃描區域，以定點定距離方式掃描。
高清晰度攝影機
- FHD級的相機鏡頭，可顯示精準的圖像分辨量測
- 可快速重疊待測物，使用相同位置和量測資訊進行測試
Original image
When position is changed
2D與3D形式輸出結果
2D Chart
以色塊方式呈現2D圖可自訂標記重點註記
3D Chart

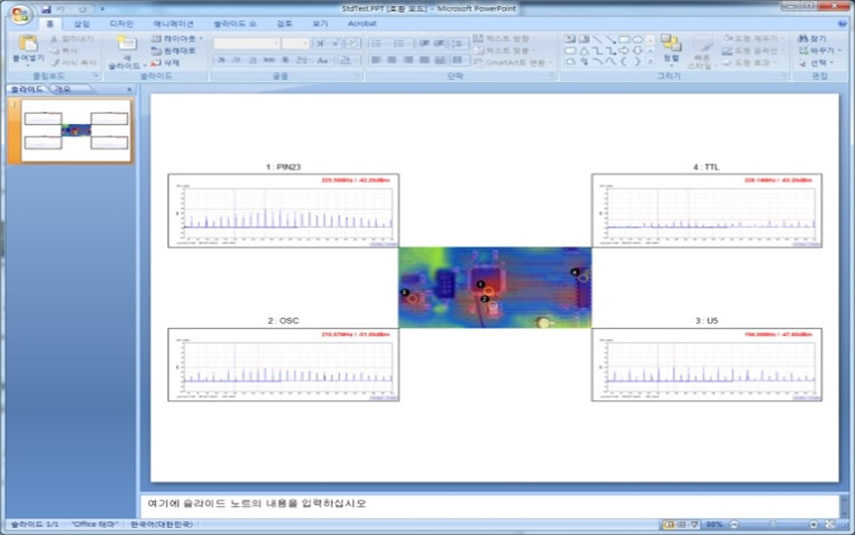

高畫質3D圖表、按位置排列的Result sheet、按位置排列的Spectrum images by position、可輸出成Excel格式。可輸出格式
EMC Scanner 探棒
RFS-R 50
適用於近場量測30MHz到3GHz的高頻範圍，最遠測試距離為3cmFrequency: 30 MHz to 3 GHz
Overall length: approx. 55 mm
Diameter: approx. 10 mm
RFS-B 3
適用於待測物表面垂直出現的磁場，且適合在狹窄空間內進行量測，如大元件間的測試Frequency: 30 MHz to 3 GHz
Overall length: approx. 55 mm
Diameter: approx. 2 mm
RFS-E 3
適用於表面耦合產生的電場測試，可以偵測探頭下方 6 x 6 mm 區域Frequency: 30 MHz to 3 GHz
Overall length: approx. 55 mm
Diameter: approx. 2 mm
